电阻单位符号Ω怎么念(一文了解电阻的定义与识别)

1.电阻(R) 定义:电阻(通常用“R”表示),通常把导体对电流阻碍作用称为导体的电阻…

1.电阻(R)

定义:电阻(通常用“R”表示),通常把导体对电流阻碍作用称为导体的电阻。

作用:电阻在电路中通常起分压、分流、限流的作用。对信号来说,交流和直流信号都可以通过电阻。电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件。

单位:电阻常用字母R表示,电阻的单位是欧姆,简称欧,符号是Ω(希腊字母,读作Omega),1Ω=1V/A。比较大的单位有千欧(1KΩ)兆欧(MΩ)。(兆=百万,即100万)。

色环:色环标识有 4环和5环之分,4环电阻误差比5环电阻要大,一般用于普通电子产品上,5环电阻一般都是金属氧化膜电阻,主要用于精密设备或仪器上。色环电阻的规则是最后一圈代表误差,对于四环电阻,前二环代表有效值,第三环代表乘上的次方数。有一个秘诀:面对一个色环电阻,找出金色或银色的一端,并将它朝下,从头开始读色环。例如第一环是棕色的,第二环是黑色的,第三环是红色的,第四环是金色的,那么它的电阻值是1、0,第三环是添零的个数,这个电阻添2个零,所以它的实际阻值是1000Ω,即1kΩ。

电阻的定义与识别

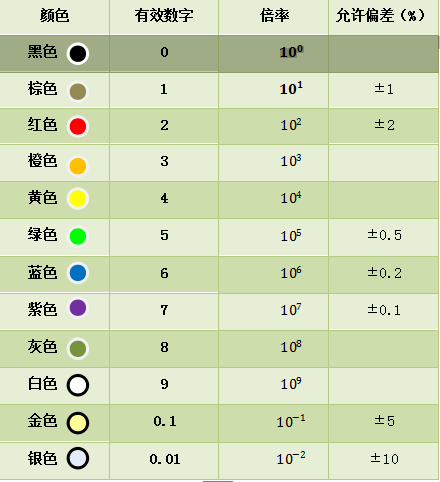

色环对照表

有效值:表示该颜色所代表的相对应的数字一般能够确定电阻的大概数值。

倍率:表示倒数第二位显示的什么颜色,用上一个读取的数值乘以10的N次方。

误差:表示对应该颜色的允许的误差范围。

贴片电阻:贴片电阻就是贴在PCB板上进行焊接的,其体积相对都比较小,电阻本身是黑色的有白色的丝印能够根据数值读出其阻值如图所示,对于数字的读法也特别简单如图所示有102的数值此电阻的计算公式就是10=1000Ω。对于上面的数值分为两部分一部分是除最后以为前部分数值是乘数,最后一位是一部分此部分数字是10的几次方比如是3就是。比如1001就是100=1000Ω。所以102和1001的电阻是一样的阻值。只是误差不一样而已。
